Cómo elegir un variador de frecuencia: guía práctica para motores trifásicos

El variador de frecuencia es uno de los componentes que más impacto tiene en el rendimiento de una instalación industrial. Bien elegido, reduce el consumo eléctrico, alarga la vida del motor y de la mecánica, y da un control preciso de la velocidad. Mal dimensionado, provoca disparos por sobrecorriente, calentamientos y paradas de producción. En esta guía repasamos, paso a paso, qué datos necesitas y en qué fijarte para acertar con el variador adecuado para tu motor trifásico.

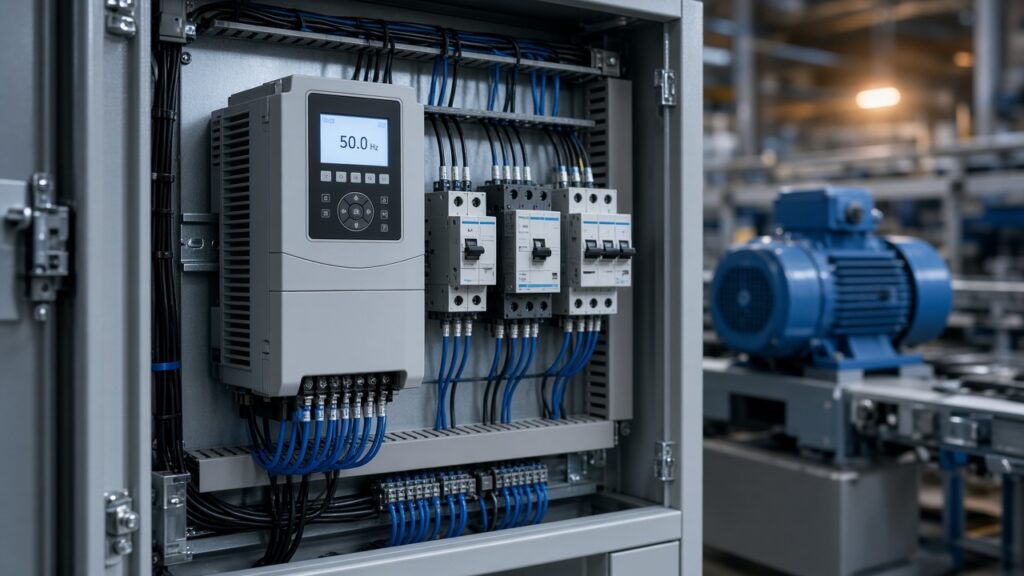

Qué es un variador de frecuencia y para qué sirve

Un variador de frecuencia (también llamado VFD o convertidor de frecuencia) regula la velocidad de un motor de inducción de corriente alterna modificando la frecuencia y la tensión que le suministra. En lugar de arrancar el motor a plena tensión y dejarlo girar siempre a la misma velocidad, el variador permite arrancar de forma suave, ajustar la velocidad a la demanda real del proceso y frenar de manera controlada.

Sus aplicaciones más habituales son bombas, ventiladores, compresores, cintas transportadoras, mezcladoras, elevación y maquinaria de proceso en general.

1. Parte de los datos de la placa del motor

Antes de mirar catálogos, anota los datos de la placa de características del motor:

• Potencia nominal (kW o CV).
• Intensidad nominal (A) a la tensión de trabajo. Es el dato más importante para dimensionar.
• Tensión y conexión (por ejemplo, 230/400 V en triángulo/estrella).
• Frecuencia nominal (50 Hz en Europa) y velocidad (rpm).
• Factor de servicio y clase de aislamiento, si aparecen.

Como norma general, elige un variador cuya intensidad nominal de salida sea igual o superior a la intensidad del motor, no solo uno con la misma potencia en kW. Dos motores de la misma potencia pueden tener consumos distintos según su número de polos y su eficiencia.

2. Tensión de alimentación: monofásica o trifásica

Comprueba qué red tienes disponible en el punto de instalación:

• Entrada monofásica 230 V / salida trifásica 230 V: útil en talleres sin red trifásica, normalmente para motores pequeños (hasta unos 2,2 kW). El motor debe conectarse en triángulo.
• Entrada trifásica 400 V / salida trifásica 400 V: la opción estándar en la industria para cualquier rango de potencia.

Si alimentas un variador en monofásico por encima de su rango previsto, tendrás que sobredimensionarlo; consulta siempre el manual del fabricante.

3. Tipo de carga: par variable o par constante

El tipo de carga determina cuánta sobrecarga debe soportar el variador:

• Par variable (servicio normal o normal duty): bombas centrífugas y ventiladores. El par crece con la velocidad y las sobrecargas son pequeñas, de alrededor del 110-120 % durante un minuto.
• Par constante (servicio pesado o heavy duty): cintas transportadoras, compresores de pistón, extrusoras, mezcladoras o elevación. Necesitan par completo incluso a baja velocidad y sobrecargas del 150 % durante un minuto o más.

Muchos variadores indican dos potencias: una para servicio normal y otra, menor, para servicio pesado. En aplicaciones exigentes, dimensiona siempre con el valor de servicio pesado.

4. Método de control: V/f, vectorial o lazo cerrado

• Control escalar V/f: sencillo y suficiente para bombas, ventiladores y aplicaciones sin grandes exigencias de par a baja velocidad.
• Control vectorial sin sensor (sensorless): ofrece buen par a bajas revoluciones y mejor respuesta dinámica. Es la opción más equilibrada para la mayoría de máquinas.
• Control vectorial en lazo cerrado: utiliza un encoder en el motor para lograr máxima precisión de velocidad y posición. Se usa en elevación, bobinadoras o procesos que exigen mucha exactitud.

5. Frenado y cargas con inercia

Cuando una carga con mucha inercia (un volante, un ventilador grande o una carga que desciende) tiene que detenerse rápido, el motor actúa como generador y devuelve energía al variador. Si el bus de continua no puede absorberla, el equipo dispara por sobretensión. En estos casos necesitarás un chopper de frenado con resistencia (integrado o externo) o, en potencias grandes, una unidad regenerativa.

6. Entorno de instalación y grado de protección

• Grado IP: un IP20 es adecuado dentro de un armario eléctrico; para montaje junto a la máquina busca IP54, IP55 o IP66.
• Temperatura ambiente: la mayoría de variadores trabajan a plena carga hasta unos 40-50 °C. Por encima, hay que aplicar un factor de reducción de potencia (derating) o mejorar la ventilación del armario.
• Altitud: por encima de 1.000 m también suele ser necesario reducir la potencia.
• Distancia al motor: con cables de motor largos pueden aparecer picos de tensión; valora filtros de salida o reactancias.

7. Compatibilidad electromagnética y armónicos

Los variadores generan interferencias y armónicos en la red. Para cumplir la normativa y evitar problemas con otros equipos, comprueba que el modelo incluye filtro EMC (o prevé uno externo), usa cable de motor apantallado conectado a tierra en ambos extremos y, en instalaciones con muchos variadores, considera reactancias de línea o filtros de armónicos.

8. Comunicaciones e integración con el PLC

Si el variador va a formar parte de una línea automatizada, revisa qué buses de campo admite: Modbus RTU, Modbus TCP, PROFINET, EtherNet/IP o CANopen, entre otros. Integrarlo en la red del PLC permite cambiar consignas, leer consumos y diagnosticar alarmas desde el sistema de control, lo que simplifica mucho el mantenimiento. Comprueba también las entradas y salidas digitales y analógicas disponibles (0-10 V, 4-20 mA) para señales de marcha, consigna y realimentación.

Errores frecuentes al elegir un variador

• Dimensionar solo por kW sin mirar la intensidad del motor.
• Elegir un modelo de servicio normal para una carga de par constante.
• Olvidar la resistencia de frenado en cargas con mucha inercia.
• Montar un variador IP20 fuera de armario o en un ambiente con polvo y humedad.
• No prever la ventilación del armario y sufrir disparos por temperatura en verano.
• Usar cable sin apantallar y tener interferencias en sensores y comunicaciones.

Checklist rápida antes de comprar

1. Intensidad y tensión nominales del motor.
2. Red de alimentación disponible (monofásica o trifásica).
3. Tipo de carga: par variable o constante.
4. Método de control necesario.
5. Necesidad de frenado.
6. Grado IP, temperatura y ubicación.
7. Filtro EMC y longitud del cable de motor.
8. Bus de comunicación y E/S necesarias.
