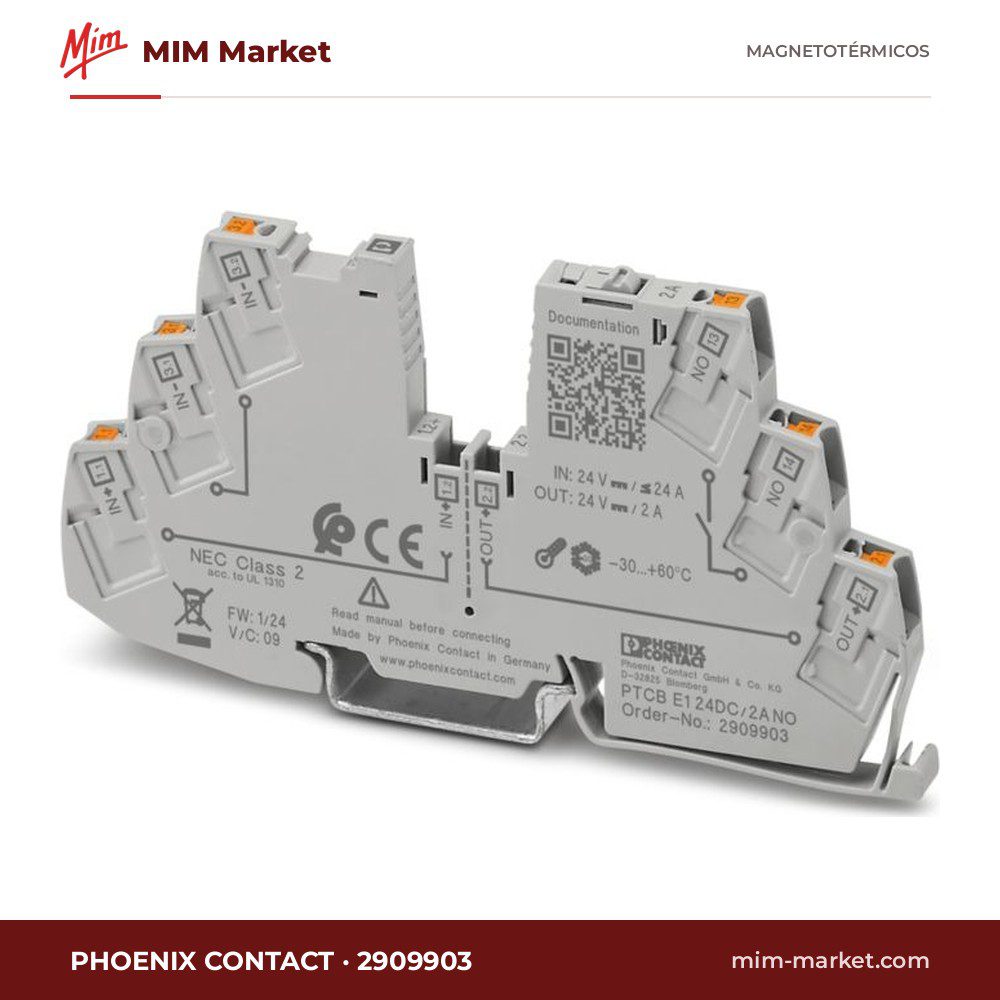

Interruptor de protección electrónico Phoenix Contact 2909903 – PTCB E1, 1 canal, 24 V DC, 2 A fijo, NO, 6,2 mm

Interruptor de protección electrónico Phoenix Contact 2909903 (PTCB E1 24DC/2A NO) de la serie PTCB: protege un circuito de 24 V DC frente a sobrecarga y cortocircuito con una intensidad nominal de 2 A fijo, en una caja de solo 6,2 mm de ancho. Desconecta en menos de 10 ms ante un cortocircuito, incorpora un elemento de seguridad de 4 A y un contacto de señalización libre de potencial.

Características destacadas

• Marca: Phoenix Contact
• Referencia fabricante: 2909903
• Tipo: Interruptor de protección electrónico de 1 canal
• Serie: Phoenix Contact PTCB
• Designación: PTCB E1 24DC/2A NO
• Intensidad nominal: 2 A fijo
• Tensión nominal: 24 V DC
• Rango de tensión: 18…30 V DC
• Desconexión: ≤ 10 ms con cortocircuito > 2 × In; 1 s entre 1,2 y 2 × In
• Capacidad de corte en cortocircuito: 300 A
• Elemento de seguridad integrado: 4 A DC
• Señalización: Contacto NA libre de potencial 13-14 (30 V DC / 100 mA)
• Indicación: LED multicolor (verde / amarillo > 80 % de carga / rojo disparo) con pulsador de conexión y rearme
• Conexión: Push-in, 0,2…4 mm² (AWG 24…12)
• Dimensiones (an × al × pr): 6,2 × 105,8 × 55,6 mm
• Homologaciones: UL 508 Listed, UL 2367 Recognized, Class I Div. 2, NEC Class 2
• Grado de protección: IP20
• Temperatura de trabajo: -30…60 °C
• Montaje: Carril DIN de 35 mm
• Suministro: 1 unidad

Cómo elegirlo

La intensidad viene fijada de fábrica, sin riesgo de desajuste. Se alimenta en paralelo con los puentes del sistema de bornas CLIPLINE complete (hasta 32 A por puente). Conecte siempre el negativo al borne IN-. Confirme siempre la intensidad ajustada, la tensión de alimentación y la capacidad de cortocircuito de la fuente en la hoja de datos del fabricante.

Producto nuevo, servido por MIM Market. Si necesita asesoramiento técnico o un presupuesto por volumen, contacte con nosotros.
