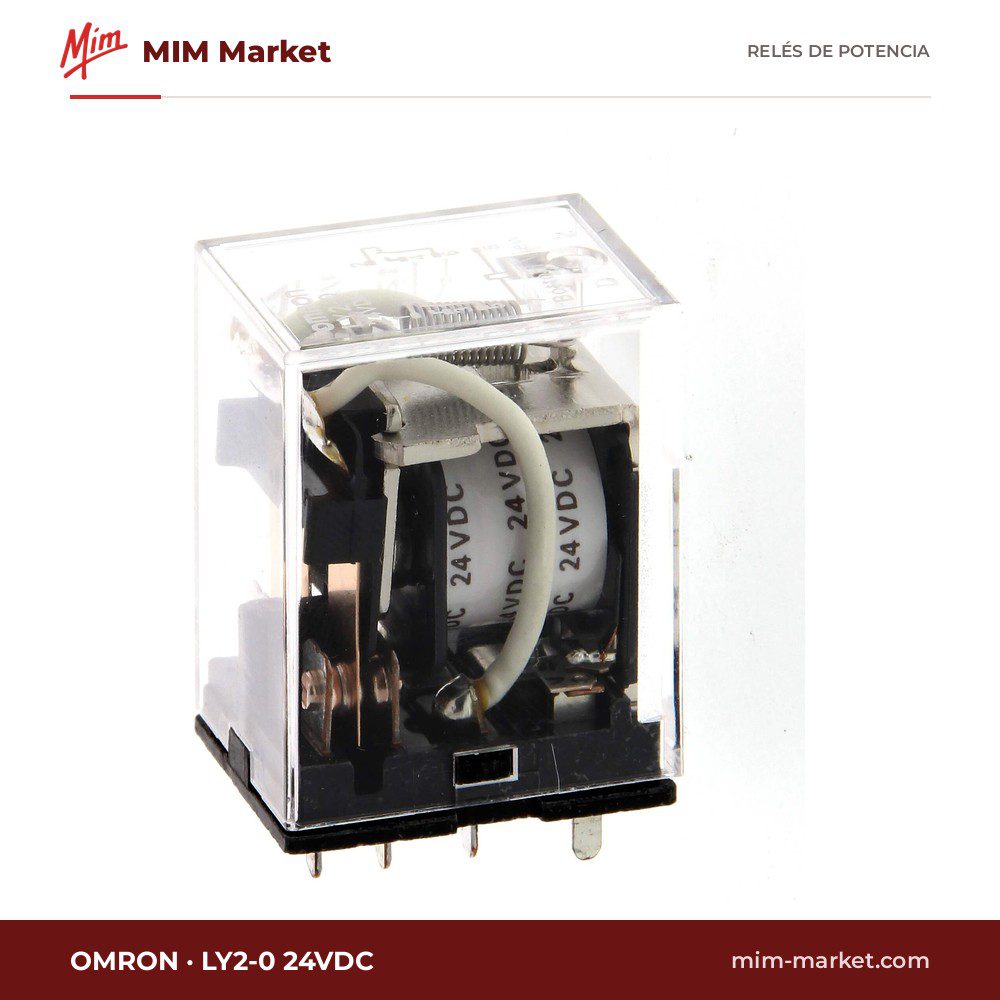

Relé de potencia Omron LY2-0 24VDC – DPDT, bobina 24 V dc, 10 A

El LY2-0 24VDC de Omron es un relé de potencia de la serie LY2 electromecánico: una bobina de 24 V dc acciona 2 contactos conmutados (DPDT), con una corriente de conmutación de hasta 10 A. Al ser un relé de contactos metálicos, ofrece separación galvánica real entre el circuito de mando y la carga, caída de tensión prácticamente nula en conducción y admite tanto corriente alterna como continua en el lado de potencia, por lo que es una solución sencilla y económica para gobernar motores pequeños, electroválvulas, resistencias, contactores, lámparas o señales de alarma desde un autómata, una placa electrónica o un pulsador.

Características destacadas

• Serie: LY2
• Contactos: 2 conmutados (DPDT)
• Tensión de bobina: 24 V dc
• Corriente de conmutación máx.: 10 A
• Tensión de conmutación máx. (AC): 125 V ac
• Tensión de conmutación máx. (DC): 125 V dc
• Montaje: Circuito impreso (PCB)
• Terminales: Pines para PCB
• Otras características: Potencia de conmutación 1.1 W; Contactos de aleación de plata; Resistencia de bobina 650 Ω; Consumo de bobina 900 mW; Temperatura de trabajo -25°C a 55°C; Dimensiones 21.5 x 36 x 28 mm (largo x ancho x alto); Certificaciones CSA, UL

Cómo elegirlo

Antes de pedirlo, confirme que la tensión de bobina coincide con la de su circuito de mando y que la corriente y la tensión de la carga no superan los valores máximos indicados. Con cargas inductivas o lámparas la vida eléctrica de los contactos se reduce, así que conviene dejar margen de corriente y, en continua, añadir un diodo o un supresor RC. Este modelo va soldado en circuito impreso: respete la huella y la separación entre pistas que indica el fabricante para la tensión de trabajo. Para valores exactos de vida mecánica, curvas de carga y homologaciones, consulte siempre la hoja de datos del fabricante.

Producto nuevo, servido por MIM Market. Si necesita asesoramiento técnico o un presupuesto por volumen, contacte con nosotros.

Especificaciones técnicas
