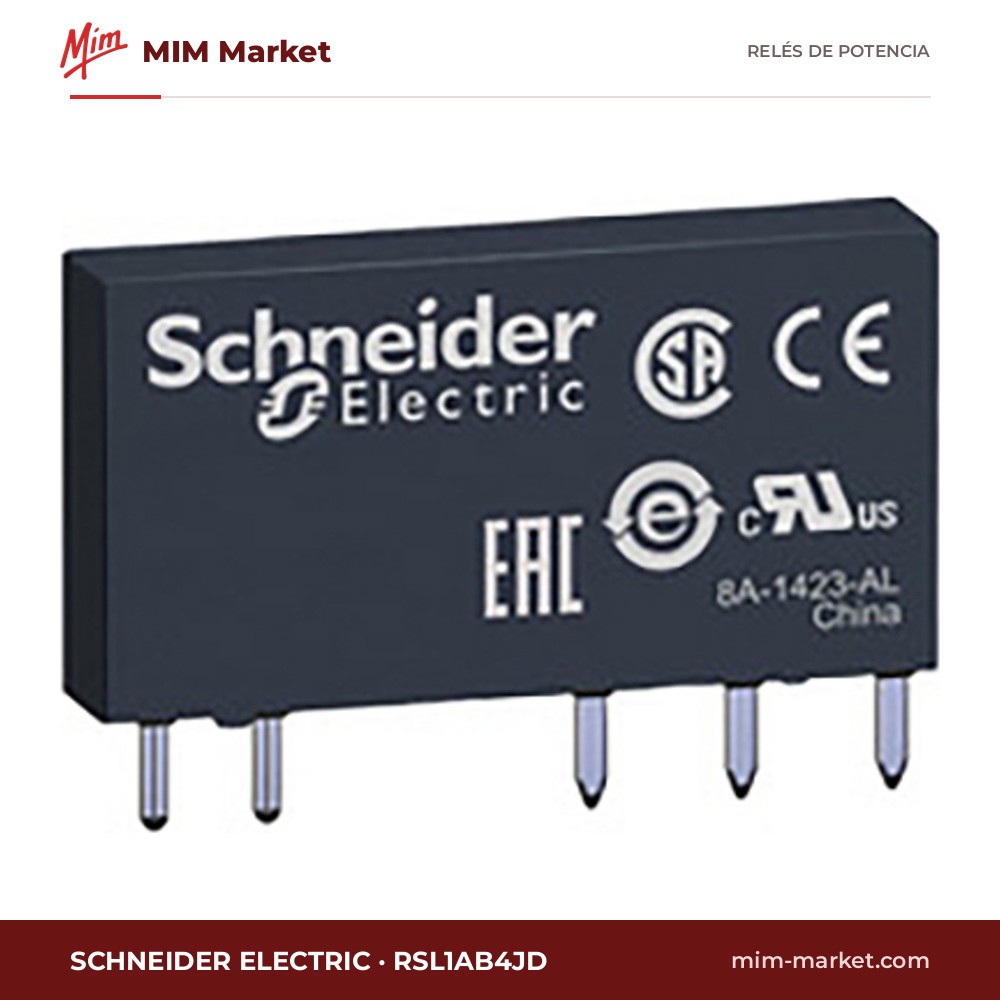

Relé de potencia Schneider Electric RSL1AB4JD – SPDT, bobina 12 V dc, 6 A

El RSL1AB4JD de Schneider Electric es un relé de potencia de la serie Harmony Relay RSL electromecánico: una bobina de 12 V dc acciona un contacto conmutado (SPDT), con una corriente de conmutación de hasta 6 A. Al ser un relé de contactos metálicos, ofrece separación galvánica real entre el circuito de mando y la carga, caída de tensión prácticamente nula en conducción y admite tanto corriente alterna como continua en el lado de potencia, por lo que es una solución sencilla y económica para gobernar motores pequeños, electroválvulas, resistencias, contactores, lámparas o señales de alarma desde un autómata, una placa electrónica o un pulsador.

Características destacadas

• Serie: Harmony Relay RSL
• Contactos: 1 conmutado (SPDT)
• Tensión de bobina: 12 V dc
• Corriente de conmutación máx.: 6 A
• Tensión de conmutación máx. (AC): 277 V ac
• Tensión de conmutación máx. (DC): 12 V dc
• Montaje: Circuito impreso (PCB)
• Terminales: Pines para PCB
• Otras características: Potencia de conmutación 1.5 kVA; Contactos de aleación de plata; Resistencia de bobina 848 Ω; Consumo de bobina 170 mW; Temperatura de trabajo -40°C a 55°C; Dimensiones 5 x 15 x 28 mm (largo x ancho x alto); Certificaciones RoHS

Cómo elegirlo

Antes de pedirlo, confirme que la tensión de bobina coincide con la de su circuito de mando y que la corriente y la tensión de la carga no superan los valores máximos indicados. Con cargas inductivas o lámparas la vida eléctrica de los contactos se reduce, así que conviene dejar margen de corriente y, en continua, añadir un diodo o un supresor RC. Este modelo va soldado en circuito impreso: respete la huella y la separación entre pistas que indica el fabricante para la tensión de trabajo. Para valores exactos de vida mecánica, curvas de carga y homologaciones, consulte siempre la hoja de datos del fabricante.

Producto nuevo, servido por MIM Market. Si necesita asesoramiento técnico o un presupuesto por volumen, contacte con nosotros.
