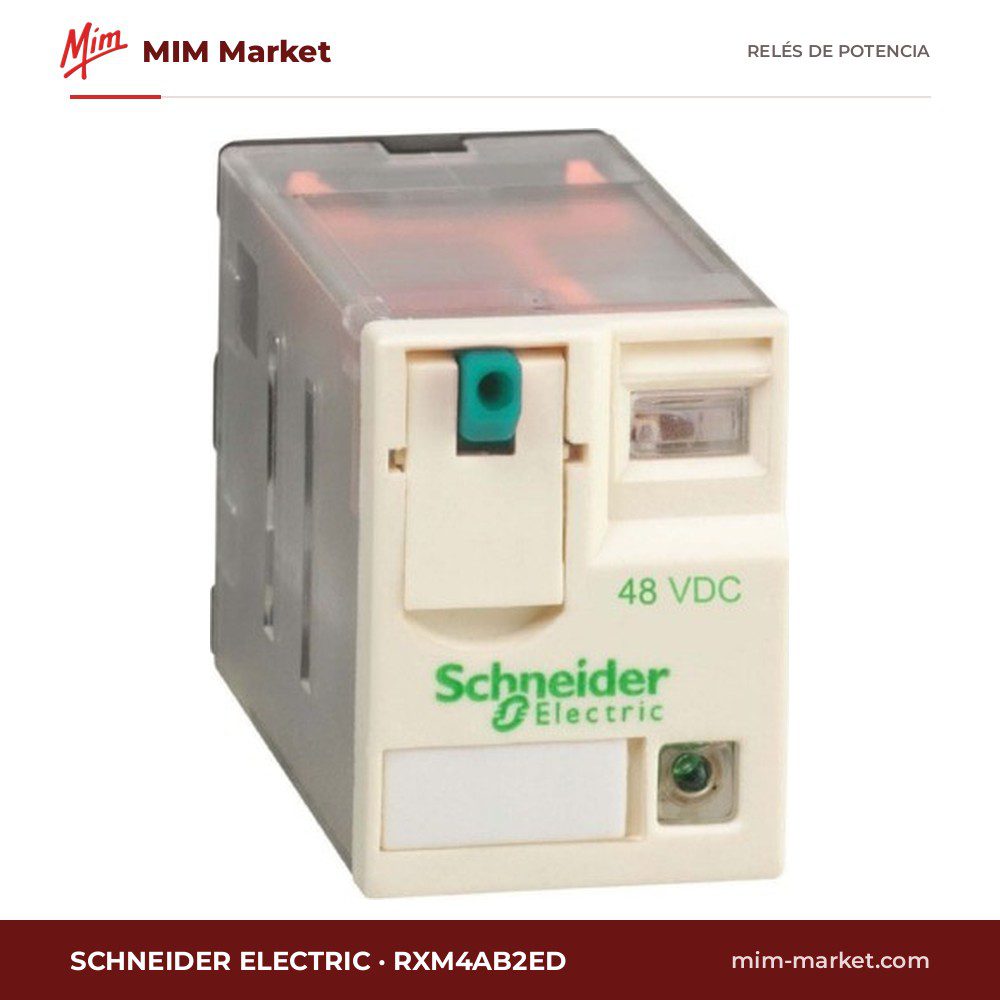

Relé de potencia Schneider Electric RXM4AB2ED – 4PDT, bobina 48 V dc, 8 A

El RXM4AB2ED de Schneider Electric es un relé de potencia de la serie Harmony Relay RXM electromecánico: una bobina de 48 V dc acciona 4 contactos conmutados (4PDT), con una corriente de conmutación de hasta 8 A. Al ser un relé de contactos metálicos, ofrece separación galvánica real entre el circuito de mando y la carga, caída de tensión prácticamente nula en conducción y admite tanto corriente alterna como continua en el lado de potencia, por lo que es una solución sencilla y económica para gobernar motores pequeños, electroválvulas, resistencias, contactores, lámparas o señales de alarma desde un autómata, una placa electrónica o un pulsador.

Características destacadas

• Serie: Harmony Relay RXM
• Contactos: 4 conmutados (4PDT)
• Tensión de bobina: 48 V dc
• Corriente de conmutación máx.: 8 A
• Tensión de conmutación máx. (AC): 250 V ac
• Tensión de conmutación máx. (DC): 28 V dc
• Montaje: Enchufable (zócalo)
• Terminales: Enchufable
• Otras características: Potencia de conmutación 1.5 kVA; Contactos de aleación de plata; Resistencia de bobina 2.6 kΩ; Consumo de bobina 900 mW; Temperatura de trabajo -40°C a 55°C; Dimensiones 21 x 47.7 x 27 mm (largo x ancho x alto); Certificaciones CE, CSA

Cómo elegirlo

Antes de pedirlo, confirme que la tensión de bobina coincide con la de su circuito de mando y que la corriente y la tensión de la carga no superan los valores máximos indicados. Con cargas inductivas o lámparas la vida eléctrica de los contactos se reduce, así que conviene dejar margen de corriente y, en continua, añadir un diodo o un supresor RC. Este modelo se monta en zócalo, lo que permite sustituirlo en segundos sin desconectar el cableado; elija el zócalo compatible con la serie. Para valores exactos de vida mecánica, curvas de carga y homologaciones, consulte siempre la hoja de datos del fabricante.

Producto nuevo, servido por MIM Market. Si necesita asesoramiento técnico o un presupuesto por volumen, contacte con nosotros.
