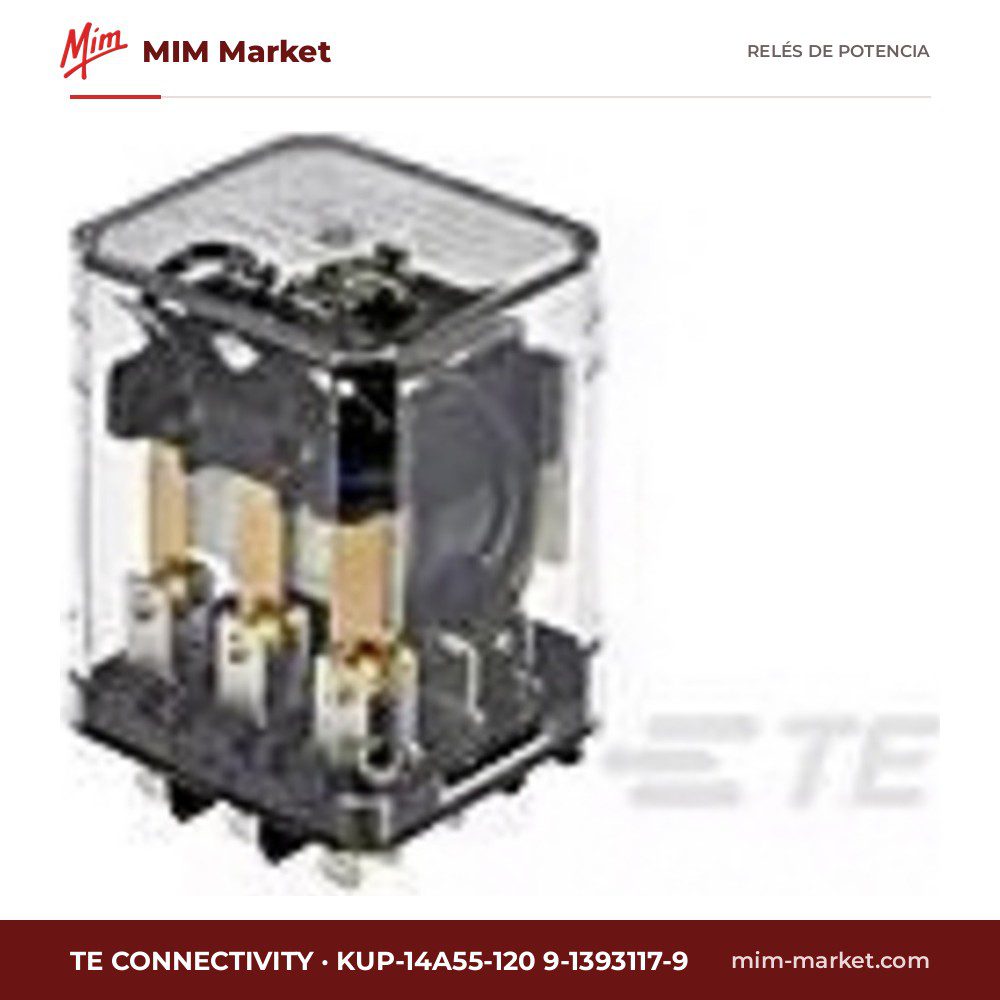

Relé de potencia TE Connectivity KUP-14A55-120 9-1393117-9 – 3PDT, bobina 120 V ac, 10 A

El KUP-14A55-120 9-1393117-9 de TE Connectivity es un relé de potencia de la serie KUP electromecánico: una bobina de 120 V ac acciona 3 contactos conmutados (3PDT), con una corriente de conmutación de hasta 10 A. Al ser un relé de contactos metálicos, ofrece separación galvánica real entre el circuito de mando y la carga, caída de tensión prácticamente nula en conducción y admite tanto corriente alterna como continua en el lado de potencia, por lo que es una solución sencilla y económica para gobernar motores pequeños, electroválvulas, resistencias, contactores, lámparas o señales de alarma desde un autómata, una placa electrónica o un pulsador.

Características destacadas

• Serie: KUP
• Contactos: 3 conmutados (3PDT)
• Tensión de bobina: 120 V ac
• Corriente de conmutación máx.: 10 A
• Tensión de conmutación máx. (AC): 250 V ac
• Terminales: Faston (conexión rápida)
• Otras características: Contactos de aleación de plata; Resistencia de bobina 1.7 kΩ; Temperatura de trabajo -45°C a 45°C; Dimensiones 73.7 x 35.7 x 55.6 mm (largo x ancho x alto); Certificaciones CSA, REACH, RoHS, UL

Cómo elegirlo

Antes de pedirlo, confirme que la tensión de bobina coincide con la de su circuito de mando y que la corriente y la tensión de la carga no superan los valores máximos indicados. Con cargas inductivas o lámparas la vida eléctrica de los contactos se reduce, así que conviene dejar margen de corriente y, en continua, añadir un diodo o un supresor RC. Para valores exactos de vida mecánica, curvas de carga y homologaciones, consulte siempre la hoja de datos del fabricante.

Producto nuevo, servido por MIM Market. Si necesita asesoramiento técnico o un presupuesto por volumen, contacte con nosotros.
