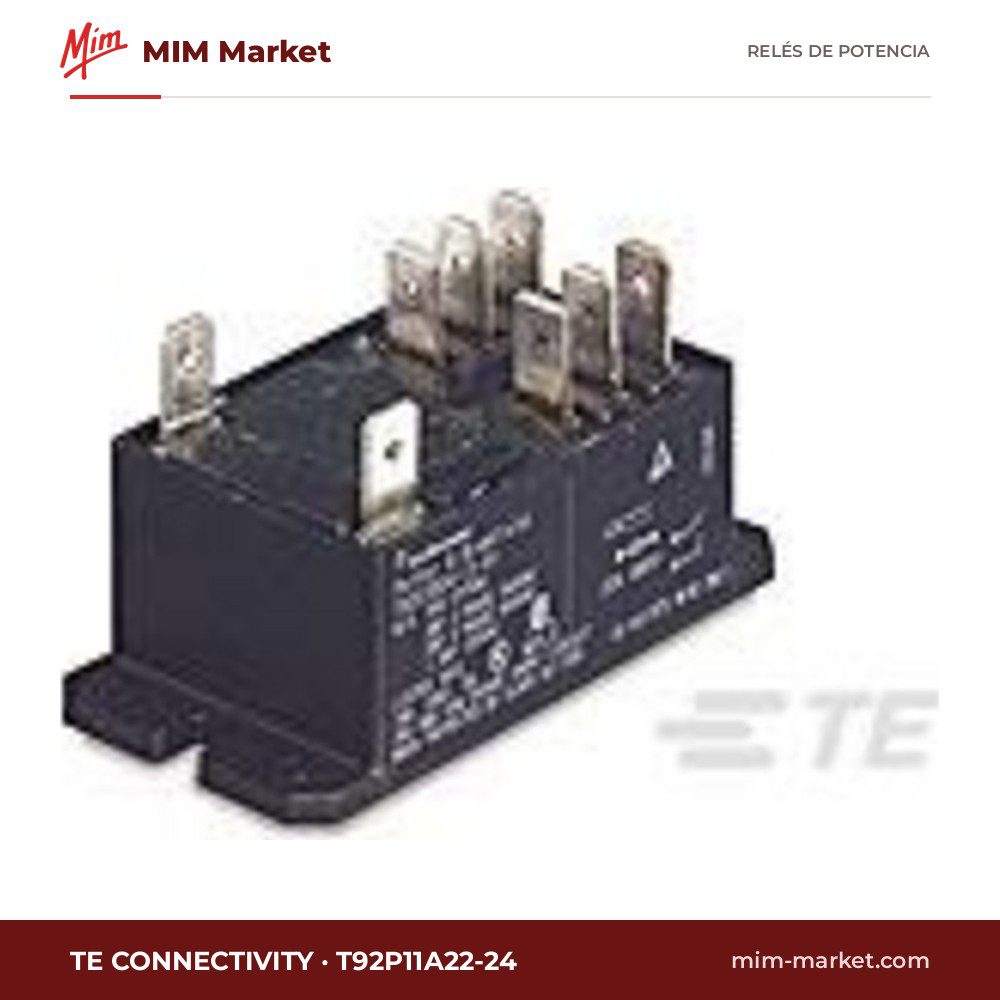

Relé de potencia TE Connectivity T92P11A22-24 – DPDT, bobina 24 V ac, 30 A

El T92P11A22-24 de TE Connectivity es un relé de potencia de la serie T92 electromecánico: una bobina de 24 V ac acciona 2 contactos conmutados (DPDT), con una corriente de conmutación de hasta 30 A. Al ser un relé de contactos metálicos, ofrece separación galvánica real entre el circuito de mando y la carga, caída de tensión prácticamente nula en conducción y admite tanto corriente alterna como continua en el lado de potencia, por lo que es una solución sencilla y económica para gobernar motores pequeños, electroválvulas, resistencias, contactores, lámparas o señales de alarma desde un autómata, una placa electrónica o un pulsador.

Características destacadas

• Serie: T92
• Contactos: 2 conmutados (DPDT)
• Tensión de bobina: 24 V ac
• Corriente de conmutación máx.: 30 A
• Tensión de conmutación máx. (AC): 600 V ac
• Tensión de conmutación máx. (DC): 28 V dc
• Montaje: Brida (fijación a panel)
• Terminales: Faston (conexión rápida)
• Otras características: Potencia de conmutación 1.2 kVA; Contactos de aleación de plata; Resistencia de bobina 36.6 Ω; Consumo de bobina 4.0 VA; Temperatura de trabajo -55°C a 65°C; Dimensiones 68.6 x 34.5 x 38 mm (largo x ancho x alto); Certificaciones CSA LR48471, IEC 61810, UL E58304 (Recognised and Listed), VDE 40019600

Cómo elegirlo

Antes de pedirlo, confirme que la tensión de bobina coincide con la de su circuito de mando y que la corriente y la tensión de la carga no superan los valores máximos indicados. Con cargas inductivas o lámparas la vida eléctrica de los contactos se reduce, así que conviene dejar margen de corriente y, en continua, añadir un diodo o un supresor RC. Este modelo se fija mediante brida a panel o chasis. Para valores exactos de vida mecánica, curvas de carga y homologaciones, consulte siempre la hoja de datos del fabricante.

Producto nuevo, servido por MIM Market. Si necesita asesoramiento técnico o un presupuesto por volumen, contacte con nosotros.
