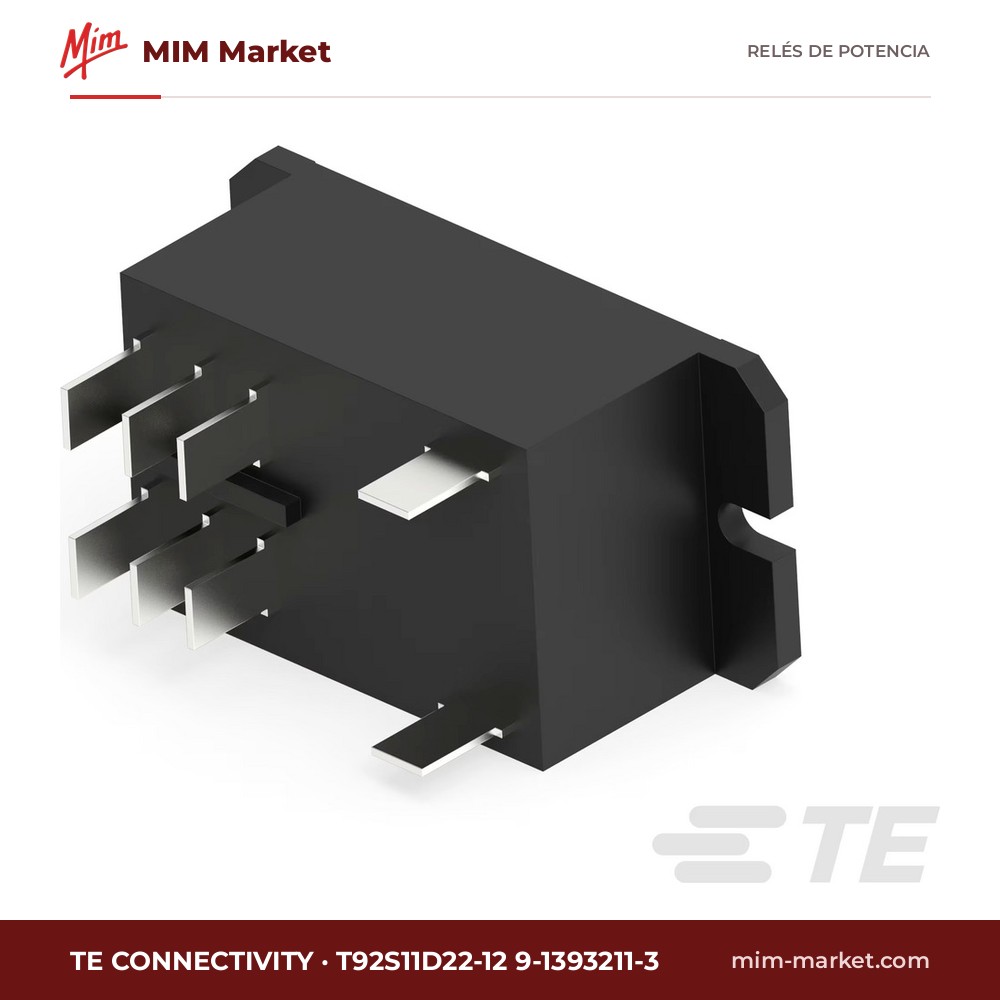

Relé de potencia TE Connectivity T92S11D22-12 9-1393211-3 – DPDT, bobina 12 V dc, 30 A

El T92S11D22-12 9-1393211-3 de TE Connectivity es un relé de potencia de la serie T92 electromecánico: una bobina de 12 V dc acciona 2 contactos conmutados (DPDT), con una corriente de conmutación de hasta 30 A. Al ser un relé de contactos metálicos, ofrece separación galvánica real entre el circuito de mando y la carga, caída de tensión prácticamente nula en conducción y admite tanto corriente alterna como continua en el lado de potencia, por lo que es una solución sencilla y económica para gobernar motores pequeños, electroválvulas, resistencias, contactores, lámparas o señales de alarma desde un autómata, una placa electrónica o un pulsador.

Características destacadas

• Serie: T92
• Contactos: 2 conmutados (DPDT)
• Tensión de bobina: 12 V dc
• Corriente de conmutación máx.: 30 A
• Tensión de conmutación máx. (AC): 600 V ac
• Montaje: Panel
• Terminales: Faston (conexión rápida)
• Otras características: Potencia de conmutación 1.7 W; Contactos de aleación de plata; Resistencia de bobina 86 Ω; Consumo de bobina 1.7 W; Temperatura de trabajo -45°C a 85°C; Dimensiones 52.3 x 34.5 x 30.7 mm (largo x ancho x alto); Certificaciones CSA, UL, UR

Cómo elegirlo

Antes de pedirlo, confirme que la tensión de bobina coincide con la de su circuito de mando y que la corriente y la tensión de la carga no superan los valores máximos indicados. Con cargas inductivas o lámparas la vida eléctrica de los contactos se reduce, así que conviene dejar margen de corriente y, en continua, añadir un diodo o un supresor RC. Este modelo se atornilla a panel o chasis. Para valores exactos de vida mecánica, curvas de carga y homologaciones, consulte siempre la hoja de datos del fabricante.

Producto nuevo, servido por MIM Market. Si necesita asesoramiento técnico o un presupuesto por volumen, contacte con nosotros.

Especificaciones técnicas
