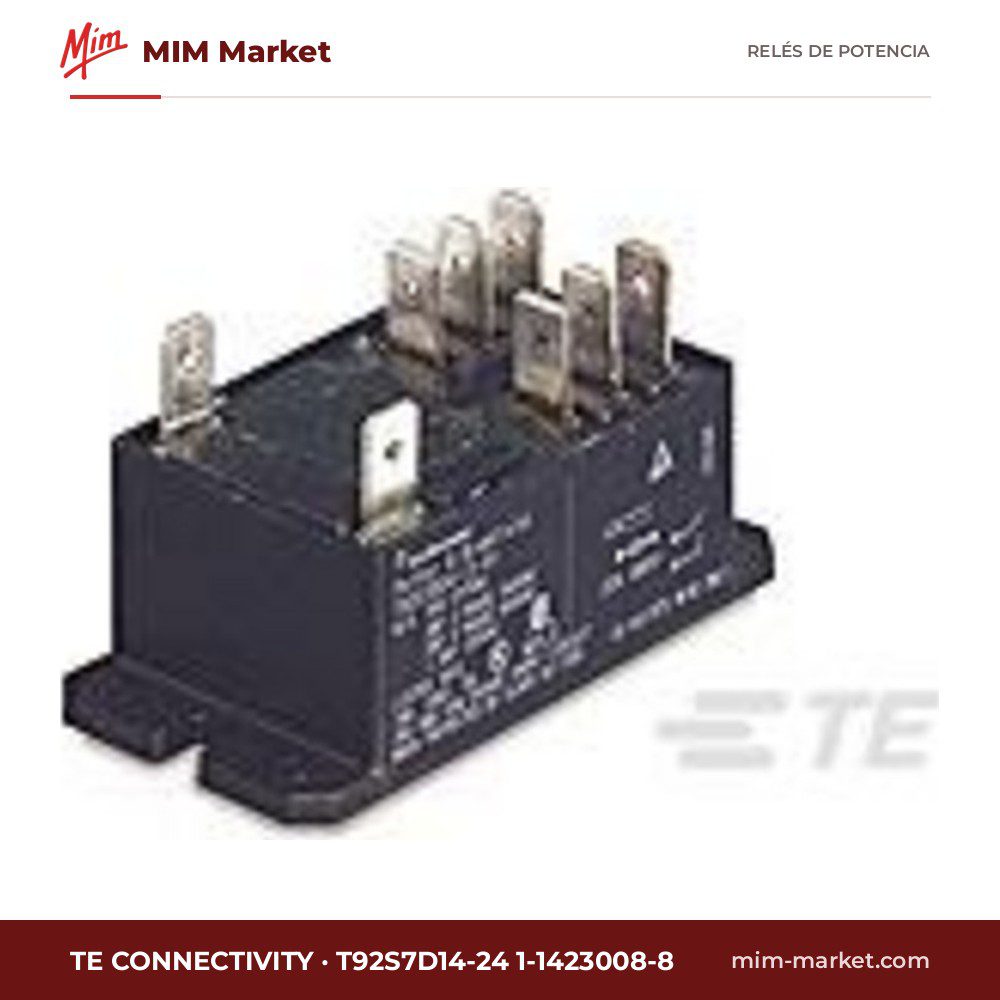

Relé de potencia TE Connectivity T92S7D14-24 1-1423008-8 – DPST, bobina 24 V dc, 30 A

El T92S7D14-24 1-1423008-8 de TE Connectivity es un relé de potencia de la serie T92 electromecánico: una bobina de 24 V dc acciona 2 contactos simples (DPST), con una corriente de conmutación de hasta 30 A. Al ser un relé de contactos metálicos, ofrece separación galvánica real entre el circuito de mando y la carga, caída de tensión prácticamente nula en conducción y admite tanto corriente alterna como continua en el lado de potencia, por lo que es una solución sencilla y económica para gobernar motores pequeños, electroválvulas, resistencias, contactores, lámparas o señales de alarma desde un autómata, una placa electrónica o un pulsador.

Características destacadas

• Serie: T92
• Contactos: 2 contactos simples (DPST)
• Tensión de bobina: 24 V dc
• Corriente de conmutación máx.: 30 A
• Tensión de conmutación máx. (AC): 600 V ac
• Montaje: Circuito impreso (PCB)
• Terminales: Pines para soldar
• Otras características: Resistencia de bobina 350 Ω; Consumo de bobina 1.7 W; Temperatura de trabajo -55°C a 85°C; Dimensiones 52.3 x 34.5 x 30.7 mm (largo x ancho x alto); Certificaciones EU ELV Directive 2000/53/EC, RoHS 2011/65/EU, REACH EC 1907/2006

Cómo elegirlo

Antes de pedirlo, confirme que la tensión de bobina coincide con la de su circuito de mando y que la corriente y la tensión de la carga no superan los valores máximos indicados. Con cargas inductivas o lámparas la vida eléctrica de los contactos se reduce, así que conviene dejar margen de corriente y, en continua, añadir un diodo o un supresor RC. Este modelo va soldado en circuito impreso: respete la huella y la separación entre pistas que indica el fabricante para la tensión de trabajo. Para valores exactos de vida mecánica, curvas de carga y homologaciones, consulte siempre la hoja de datos del fabricante.

Producto nuevo, servido por MIM Market. Si necesita asesoramiento técnico o un presupuesto por volumen, contacte con nosotros.

Especificaciones técnicas
