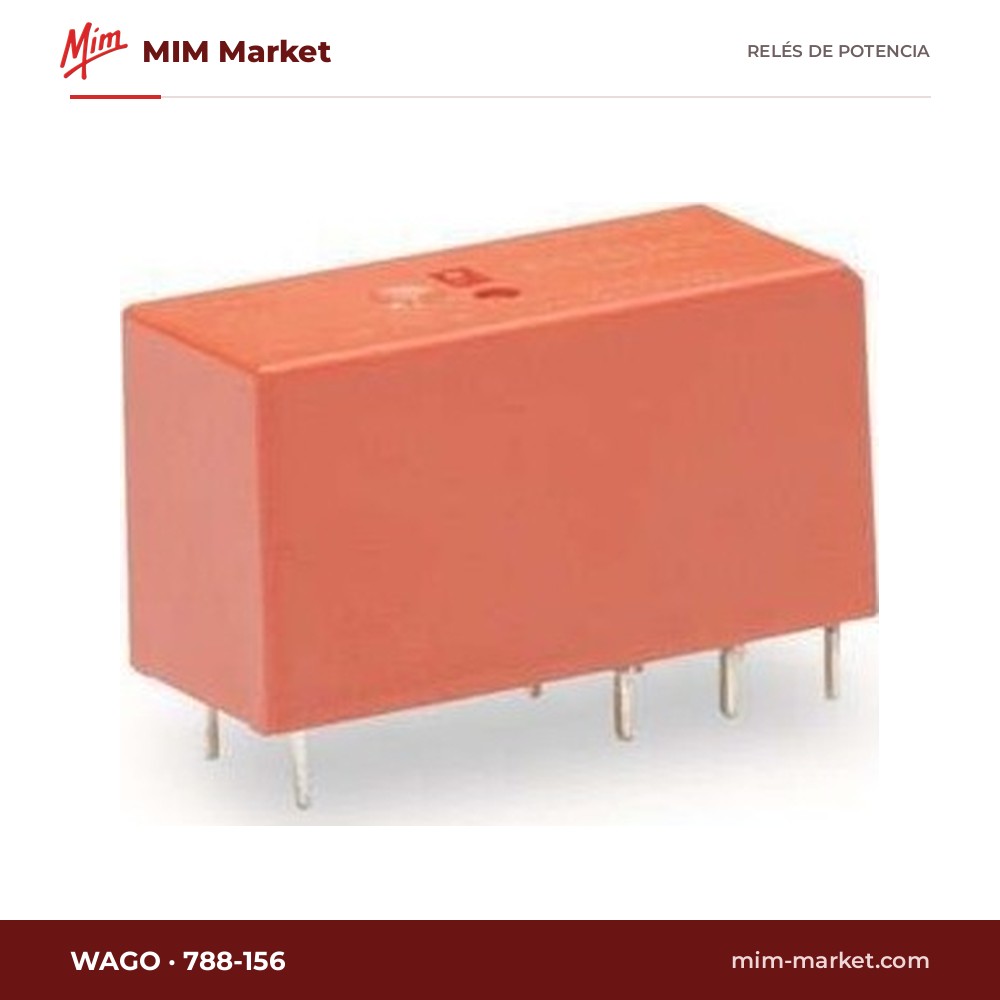

Relé de potencia WAGO 788-156 – DPDT, bobina 24 V dc, 8 A

El 788-156 de WAGO es un relé de potencia de la serie 788 electromecánico: una bobina de 24 V dc acciona 2 contactos conmutados (DPDT), con una corriente de conmutación de hasta 8 A. Al ser un relé de contactos metálicos, ofrece separación galvánica real entre el circuito de mando y la carga, caída de tensión prácticamente nula en conducción y admite tanto corriente alterna como continua en el lado de potencia, por lo que es una solución sencilla y económica para gobernar motores pequeños, electroválvulas, resistencias, contactores, lámparas o señales de alarma desde un autómata, una placa electrónica o un pulsador.

Características destacadas

• Serie: 788
• Contactos: 2 conmutados (DPDT)
• Tensión de bobina: 24 V dc
• Corriente de conmutación máx.: 8 A
• Tensión de conmutación máx. (AC): 250 V ac
• Montaje: Carril DIN
• Terminales: Enchufable
• Otras características: Potencia de conmutación 4 kVA; Contactos de aleación de plata; Temperatura de trabajo -40°C a 85°C; Dimensiones 29 x 12.7 x 15 mm (largo x ancho x alto); Certificaciones RoHS

Cómo elegirlo

Antes de pedirlo, confirme que la tensión de bobina coincide con la de su circuito de mando y que la corriente y la tensión de la carga no superan los valores máximos indicados. Con cargas inductivas o lámparas la vida eléctrica de los contactos se reduce, así que conviene dejar margen de corriente y, en continua, añadir un diodo o un supresor RC. Este modelo se fija directamente en carril DIN de 35 mm, ideal para cuadros eléctricos. Para valores exactos de vida mecánica, curvas de carga y homologaciones, consulte siempre la hoja de datos del fabricante.

Producto nuevo, servido por MIM Market. Si necesita asesoramiento técnico o un presupuesto por volumen, contacte con nosotros.
