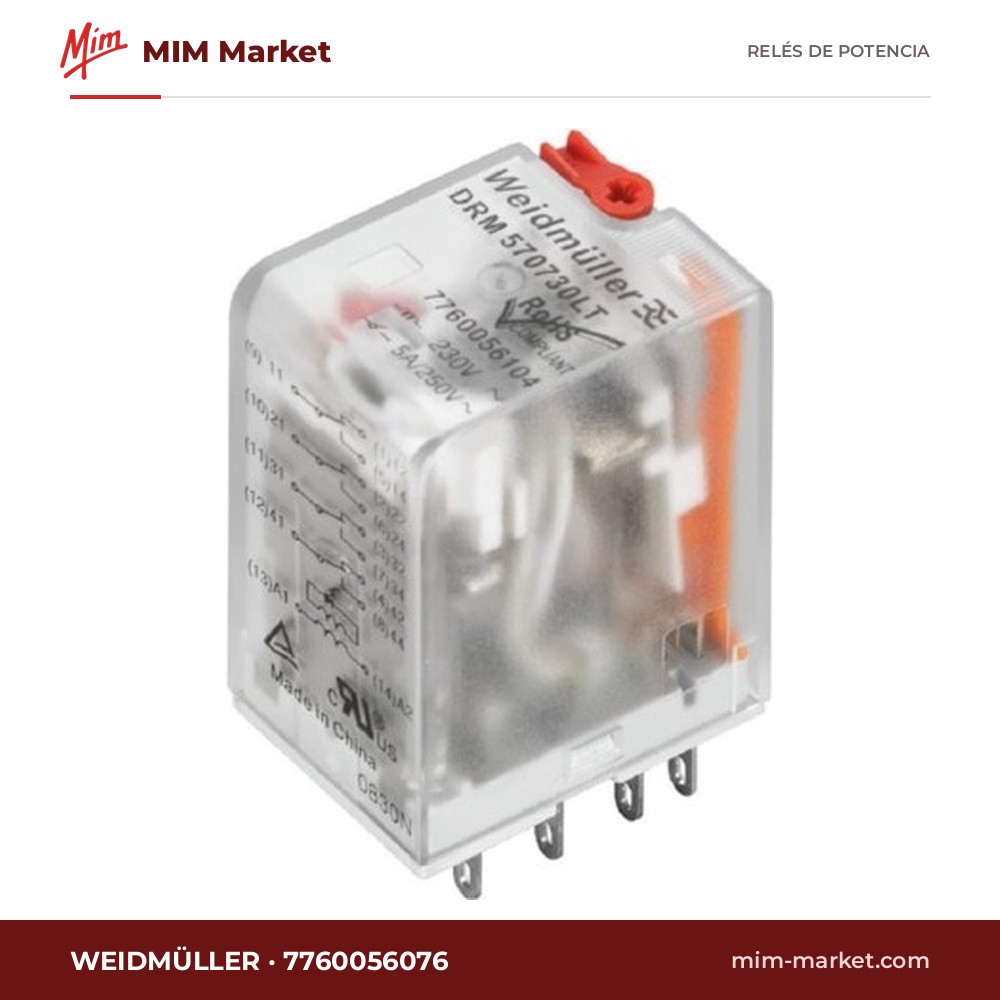

Relé de potencia Weidmüller 7760056076 – DPDT, bobina 230 V ac, 10 A

El 7760056076 de Weidmüller es un relé de potencia de la serie DRM electromecánico: una bobina de 230 V ac acciona 2 contactos conmutados (DPDT), con una corriente de conmutación de hasta 10 A. Al ser un relé de contactos metálicos, ofrece separación galvánica real entre el circuito de mando y la carga, caída de tensión prácticamente nula en conducción y admite tanto corriente alterna como continua en el lado de potencia, por lo que es una solución sencilla y económica para gobernar motores pequeños, electroválvulas, resistencias, contactores, lámparas o señales de alarma desde un autómata, una placa electrónica o un pulsador.

Características destacadas

• Serie: DRM
• Contactos: 2 conmutados (DPDT)
• Tensión de bobina: 230 V ac
• Corriente de conmutación máx.: 10 A
• Tensión de conmutación máx. (AC): 250 V ac
• Montaje: Enchufable (zócalo)
• Otras características: Contactos de plata-níquel (AgNi); Dimensiones 35.7 x 21 x 27.4 mm (largo x ancho x alto); Certificaciones RoHS, REACH

Cómo elegirlo

Antes de pedirlo, confirme que la tensión de bobina coincide con la de su circuito de mando y que la corriente y la tensión de la carga no superan los valores máximos indicados. Con cargas inductivas o lámparas la vida eléctrica de los contactos se reduce, así que conviene dejar margen de corriente y, en continua, añadir un diodo o un supresor RC. Este modelo se monta en zócalo, lo que permite sustituirlo en segundos sin desconectar el cableado; elija el zócalo compatible con la serie. Para valores exactos de vida mecánica, curvas de carga y homologaciones, consulte siempre la hoja de datos del fabricante.

Producto nuevo, servido por MIM Market. Si necesita asesoramiento técnico o un presupuesto por volumen, contacte con nosotros.

Especificaciones técnicas
